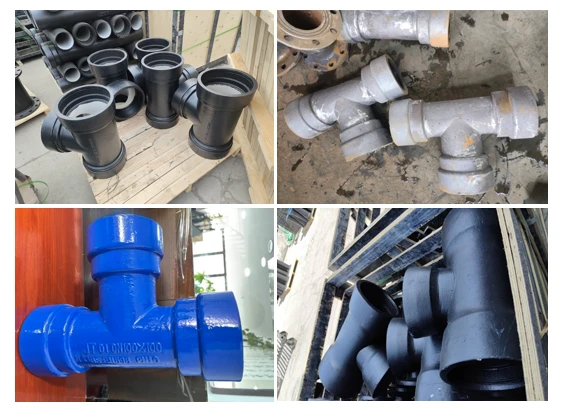

올 소켓 티

1

유형:

Teton(푸시온) 소켓 피팅

플랜지 피팅

K-형 볼트 글랜드 피팅

기계 조인트 및 부속품

폴리염화비닐관용 연성철관 이음쇠

2

기준:

ISO2531,EN545,EN598,BS4772,EN12842,AWWA C110,AWWA C153

3

크기:

DN80 ~ 2600mm

4

압력:

PN10,PN16,PN25,PN40

5

애플리케이션:

급수 프로젝트, 배수, 하수, 관개, 수도관.

6

자격증:

ISO9001,BV,WRA,BSI

7

내부 코팅:

a) 포틀랜드 시멘트 모르타르 라이닝

비). 황산염-저항성 시멘트 모르타르 라이닝

기음). 고-알루미나 시멘트 모르타르 라이닝

디). 용융-접합 에폭시 코팅

이자형). 액체 에폭시 코팅

에프). 검은 아스팔트 페인팅

8

외부 코팅:

a) 아연 + 아스팔트 페인팅

비). 용융-접합 에폭시 코팅

기음). 아연-알루미늄 합금 + 액상 에폭시 코팅

9

충수:

고무 링 및 와셔: 스티렌-부타디엔 고무 또는 EPDM(에틸렌 프로필렌 디엔 단량체) 고무

볼트 및 너트: 아연도금 탄소강 G4.8/G8.8 또는 SS304/SS316

10

패키지:

플라스틱 라이닝이 있거나 고객 요구 사항에 따라 나무 상자/팔레트.

목

올 소켓 티

플랜지 티

연결 유형

고무 링 밀봉 기능이 있는 유연한 조인트를 밀어 넣습니다.

플랫 개스킷 씰링을 사용한 볼트 고정 연결

설치 속도

빠른 플러그인 설치-, 볼트 체결 불필요

정확한 정렬, 볼트 관통 및 반복 조임 필요

지상 적응성

지반 침하, 약간의 변위 및 진동에 적응 가능

견고한 고정 구조로 지반 침하 시 느슨해지고 누출되기 쉽습니다.

씰링 성능

완전한 환형 고무 링 밀봉, 고압에서 누출 없음

플랫 개스킷 밀봉, 압력 하에서 변형 및 누출이 용이함

실패율

노출된 볼트가 없고, 녹 및 파손의 숨겨진 위험이 없습니다.

노출된 볼트는 녹이 슬거나 파손되거나 헐거워지기 쉽습니다.

총 비용

볼트와 개스킷이 필요하지 않으며 설치 및 유지관리 비용이 저렴합니다.

완전한 패스너 세트가 필요하며 나중에 유지 관리 비용이 많이 듭니다.

흐름 조건

돌출이 없고 내벽이 매끄러우며 저항이 낮고 퇴적물이 쌓이지 않음

내부에 플랜지 단차가 있어 침전물이나 오물을 쉽게 걸러낼 수 있음

파이프라인 호환성

ISO2531 표준 소켓 파이프와 완벽하게 호환됩니다.

인터페이스가 일관되지 않은 플랜지 파이프에만 적용 가능
