기본 매개변수
| 목 | 사양 |
|---|---|

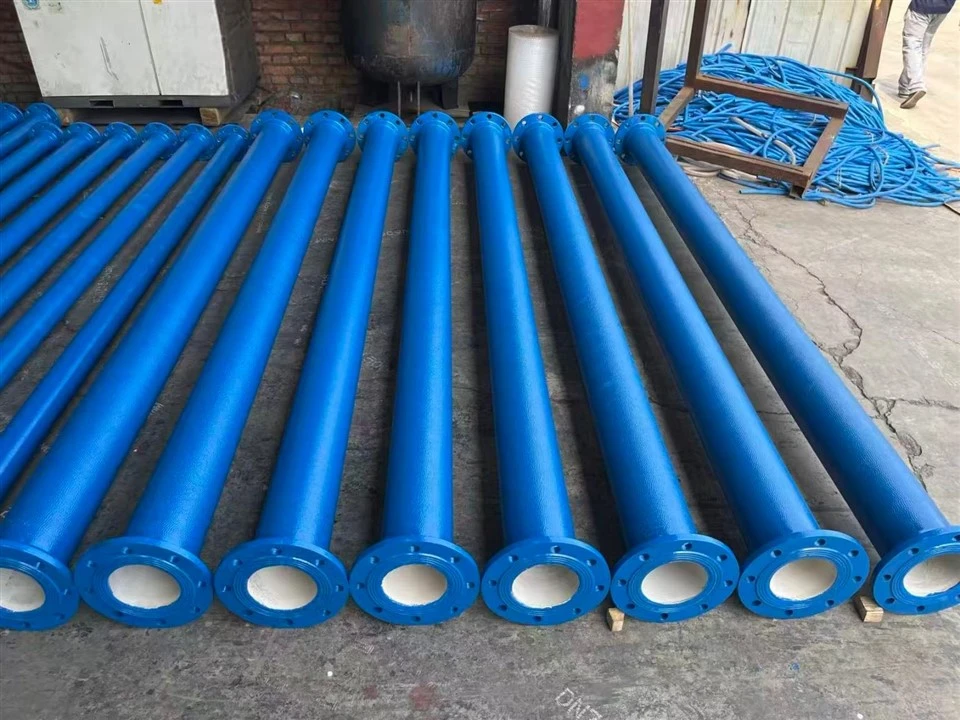

| 제품명 | DN80 연성 철 이중 플랜지 파이프 |
| 재료 | 연성철 EN-GJS-450-10(QT450-10) |
| 표준 | ISO 2531 / EN 545 / EN 598 |
| 공칭 직경 | DN80 |
| 압력 등급 | PN10 / PN16 / PN25 |
| 플랜지 표준 | EN 1092-2 / ISO 7005-2 |
| 유효 길이 | 표준 500mm / 1000mm (맞춤형) |
| 조인트 종류 | 양단 플랜지형 (플랫 페이스 FF / 레이즈드 페이스 RF) |
| 목 | 값 |
|---|---|
| 적합한 미디어 | 식수, 하수, 재생수, 가스, 해수 |
| 작동 온도 | -20도 ~ +80도(EPDM 개스킷 사용) |
| 결절성 | 80% 이상 |
| 브리넬 경도 | 150~230HBW |
| 인장강도 | 420 MPa 이상 |
| 항복 강도 | 300MPa 이상 |
| 연장 | 10% 이상 |
| 수압 테스트 압력 | 1.5 × PN(쉘 테스트) |
| 진공 등급 | 0.05 MPa 음압을 견딤 |
| 목 | 옵션 |
|---|---|
| 외부 코팅 | 역청 페인트 / FBE(Fusion Bonded Epoxy) / 폴리우레탄(PU) |
| 내부 라이닝 | 시멘트 모르타르 라이닝 / 에폭시 파우더 |
| 플랜지 면 | 플랫 페이스(FF) / 레이즈드 페이스(RF) |
| 틈 메우는 물건 | EPDM 고무 / 석면{0}}무함유 고무 / 유연한 흑연 |
| 탈당 | 8.8등급 아연도금 볼트 + 너트 + 와셔 |
경쟁 우위
| 비교 차원 | 이중 플랜지 파이프 | 소켓 및 마개 짧은 파이프 |
|---|---|---|
| 조인트 종류 | 양쪽 끝의 견고한 볼트 플랜지 연결 | 고무 개스킷이 있는 유연한 푸시-맞춤 조인트 |
| 분해의 용이성 | 볼트를 풀어서 빠른 분리; 빠른 유지보수 및 교체 | 꼭지를 뽑아야 합니다. 더 많은 작업 공간이 필요함 |
| 관절강도 | 높은 축 방향 인장 하중 용량을 갖춘 견고한 연결 | 유연한 연결; 과도한 인장력으로 인한 분리 위험 |
| 호환성 | 밸브 및 장비 플랜지와 직접 결합됩니다. 높은 다양성 | 동일한 사양의 연성주철관과만 호환 가능 |
| 씰링 신뢰성 | 플랜지 개스킷 밀봉; 더 높은 압력 등급, 분리 위험 없음 | 개스킷 마찰에 따라 다릅니다. 고압이나 수격 현상으로 인해 미끄러질 위험이 있습니다. |
| 일반적인 응용 분야 | 밸브 챔버, 펌프 스테이션, 장비 연결, 유지 관리 섹션 | 매설직선관로, 일반관로 연장 |
설치사양
설치 전
플랜지에서 잔해물을 청소하고 개스킷에 손상이 있는지 확인하십시오.
01
플랜지 연결
개스킷을 중앙에 두고 평행성과 동축성을 보장합니다.
02
볼트 조임
볼트를 대각선으로 대칭으로 조여 느슨함을 확인합니다.
03
개스킷 선택
매체에 적합한 가스켓을 선택하십시오.
04
설치 후-보호
플랜지와 볼트에 2차 부식 방지 코팅을 적용하고 -벽 방수를 위해 고정합니다.
05
유지보수 포인트
정기점검
플랜지 씰을 점검하고 누출 및 노화된 개스킷을 해결하십시오.
01
부식 방지
볼트와 플랜지의 부식 방지 여부를 확인하고 녹을 처리하십시오.
02
분해
오래된 개스킷을 재설치하거나 교체하려면 특수 도구를 사용하십시오.
03
환경
지하의 부식성 매체를 청소하고 비와 습기로부터 지반을 보호합니다.
04
적용 가능한 시나리오
도시공학
도시 급수, 하수, 펌프장 및 방화 파이프라인에 적합합니다. 주요 도로, 주거용 파이프 네트워크 및 밸브/펌프 연결 터미널과 호환됩니다.
산업생산
화학, 전력 및 기타 산업에서 공정 배관, 장비 연결 및 공장의 보조 파이프라인에 사용됩니다.
특별 설치 시나리오
벽/바닥 관통에 적합하며(익형 누출 방지 옵션 포함), 고압-, 높은-밀폐 및 자주 유지 관리되는 위치에 적용 가능합니다.

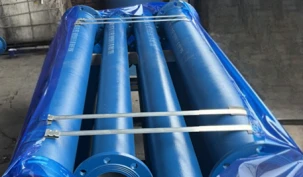

포장 사진
회사 자격
Shanxi Jintai Hongye 주조 및 단조 기계 유한 회사는 중국 산시성에 위치하고 있습니다. 당사의 주요 사업 운영에는 연성 철관 피팅, 파이프라인 시스템, 다양한 밸브 및 맨홀 커버 시리즈 제품이 포함됩니다. 자세한 제품 정보를 원하거나 협력 기회에 대해 논의하려면 언제든지 당사에 문의하십시오.
