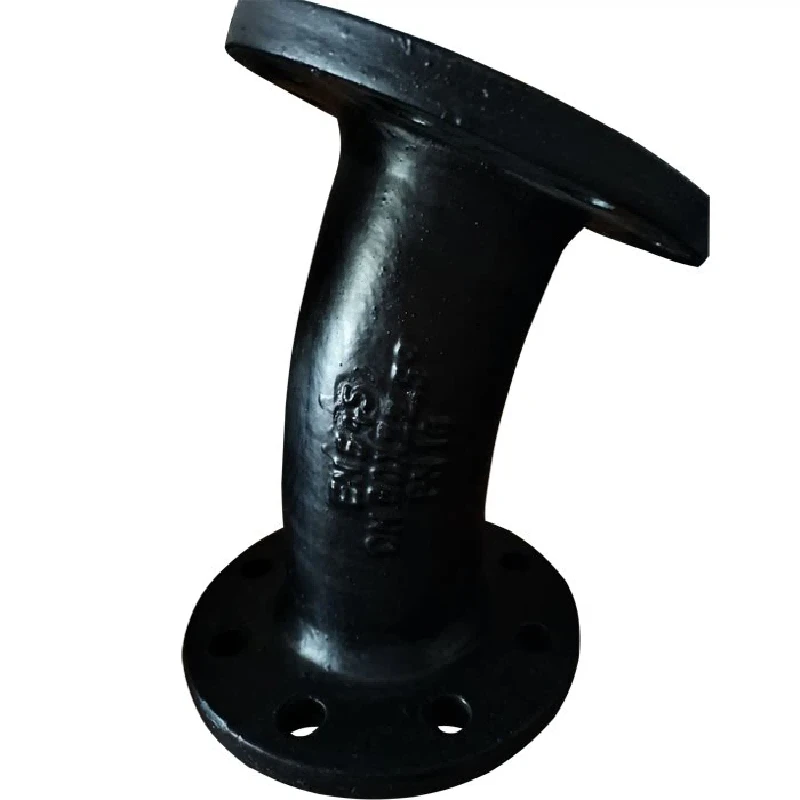

이중 플랜지 22.5도 엘보

각 굽힘 본체는 QT450-10 구상화철로 일체형으로 주조됩니다. 엄격한 생산 관리로 흑연 구상화율이 85% 이상에 도달했습니다. 모든 기계적 테스트 표시기는 급수 주조 피팅에 대한 GB/T 13295 및 EN 1074 사양을 충족합니다. 유선형의 22.5도 곡선 프로파일은 날카로운 내부 모서리와 사각지대를 제거합니다. 연속적으로 매끄러운 내부 표면은 퇴적물 축적과 피팅 내부에 갇힌 부유 물질을 줄입니다. 두 개의 끝 플랜지는 EN1092-1 치수 규칙에 따라 정밀 가공됩니다. 이는 도시 및 산업 파이프라인 프로젝트에 사용되는 대부분의 표준 플랜지와 일치합니다. 표준화된 볼트 구멍 레이아웃은 현장 설치 중 위치 지정 및 조임 시간을 단축합니다. 균일하고 두꺼운 벽 레이아웃은 내충격성과 내하중 능력을 향상시킵니다. 기초 침하 및 주변 지반 압착력으로 인한 약간의 변형을 영구적인 손상 없이 흡수할 수 있습니다.

이 약한 각도의 플랜지 벤드에는 두 가지 주요 압력 등급 PN10과 PN16을 사용할 수 있습니다.{2}} 이러한 사양은 도시의 물 공급, 하수 및 공장 순환 배관의 대부분의 운영 요구 사항을 포괄합니다. 모든 완성된 주조품은 배송 전에 완전한 정수압 검사를 통과합니다. 쉘 테스트 압력은 공칭 압력의 1.5배에 도달합니다. 밀봉 유지 테스트는 누출이나 압력 강하 없이 일정한 압력을 유지해야 합니다. 깨끗한 수돗물, 난방 온수, 가정 하수 및 중성 저-부식 산업용 유체에 사용됩니다. 작동 온도 범위는 -20도에서 80도까지입니다. 평평한 내부 표면은 중간 접착 및 스케일링을 방지하여 긴 작업 주기 동안 파이프라인이 막히지 않게 유지합니다. 견고한 일체형 구조는 파이프 네트워크 내부의 주기적 압력 변동을 견디고 균열 형성을 방지합니다.

유동 매체와 접촉하는 모든 내부 표면에는 정전기 분무 식품{0}}등급 에폭시 수지가 적용되며 코팅 두께는 220μm를 초과합니다. 내부 라이닝은 식수 접촉 기준을 충족하여 지속적인 물 공급 중에 녹 발생, 스케일 축적 및 미생물 성장을 억제합니다. 외부 표면은 아연-이 풍부한 프라이머와 아스팔트 상도를 사용하여 다층-방청-층을 형성합니다. 이러한 이중-층 보호는 지하 매설과 노출된 옥외 매립 모두에 적합합니다. 이는 산성-염기 토양 침식, 지하수 침수 및 야외 조건에서 자외선 노화를 방지합니다.- 정기적인 도시 파이프라인 운영과 연간 간단한 육안 검사를 통해 굴곡부의 설계 서비스 수명은 25년을 초과할 수 있습니다.
