기본 매개변수
| 목 | 매개변수 |
|---|---|

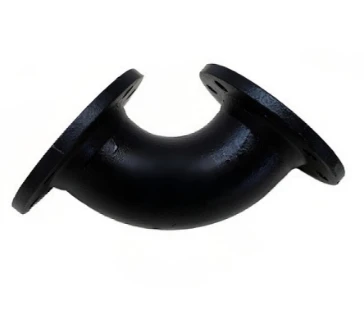

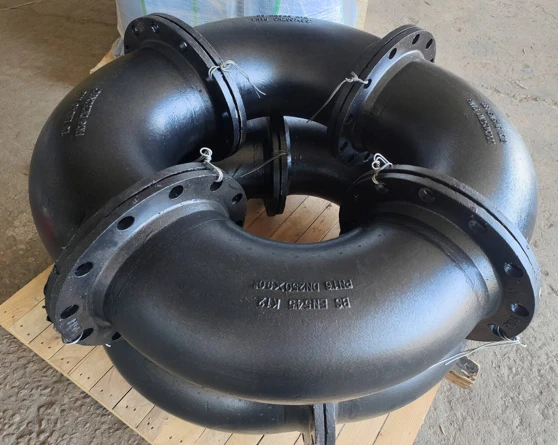

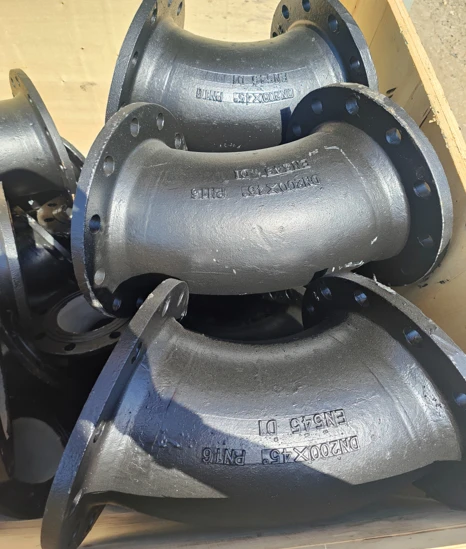

| 제품명 | 이중 플랜지 벤드 |

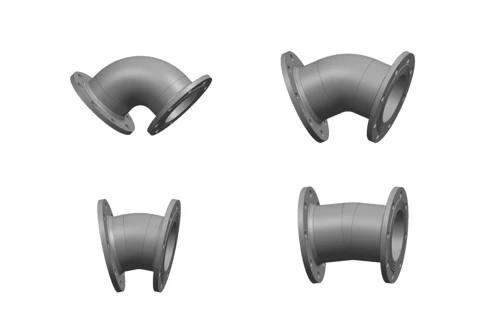

| 굽힘 각도 | 90도 / 45도 / 22.5도 / 11.25도 |
| 적용 가능한 표준 | ISO 2531, EN 545, EN 598 |
| 주요재료 | K9 연성철 |
| 압력 등급 | PN10, PN16 |
| 공칭 직경 | DN50 ~ DN2000 |
| 연결 유형 | 일체형 주조 플랜지 볼트 연결 |
| 부식 방지 처리- | 내부 및 외부 FBE 코팅 |
| 적용 가능한 매체 | 식수, 빗물, 하수 |
기본 소개
고급-연성철로 제작된 이 제품은 높은 기계적 강도, 뛰어난 인성 및 탁월한 부식 방지 성능을 제공합니다.- 최소 인장 강도는 7% 이상의 연신율로 420MPa에 도달합니다. 파이프라인, 밸브 및 기타 파이프 피팅의 연결을 위해 설계되었으며 모든 종류의 물 공급 및 배수 시스템에 광범위하게 적용됩니다.
경쟁 우위
포괄적인 압력 등급
주류 급수 및 배수 압력 등급(PN10/PN16)을 지원하여 도시 급수, 하수 처리장 및 펌프장의 고압 배관에 대한 요구 사항을 충족합니다.-
현장 용접이-필요하지 않아 건설 비용이 크게 절감됩니다.
볼트와 개스킷만 사용하여 연결하므로{0}}화간 작업, 용접 장비, 인증된 용접공이 필요하지 않으므로-파이프라인 설치 일정이 단축됩니다. 펌프장, 지자체 긴급 수리, 시스템 업그레이드와 같은 프로젝트의 경우 인건비와 기계 비용을 대폭 절감할 수 있습니다.
연성이 있는 철은 침강과 무거운 하중에 모두 저항하는 높은 인성을 제공합니다.
K9등급 연성철은 높은 인장강도를 갖고 있어 높은 표면 하중이나 고르지 못한 기초 침하에도 파손되지 않습니다. 취성파괴되기 쉬운 일반 회주철과 압축강도가 부족한 플라스틱 배관보다 성능이 뛰어납니다.
제품특징
재료 및 표준
본체는 연성철로 제작되어 인성이 높고 압축 및 지반 침하에 대한 저항성이 뛰어나며 수명이 깁니다.
상하수도 국제표준(ISO 2531, EN 545, EN 598)을 준수하여 국내외 프로젝트에 적합합니다.
01
밀봉 및 유지 관리
고무 개스킷과 결합된 플랜지 연결은 안정적인 밀봉 성능을 보장하고 물 유입이나 누출을 방지합니다.
분리 가능한 연결 설계로 유지 관리가 용이해 파이프를 절단할 필요 없이 파이프라인 검사 및 구성품 교체가 가능합니다.
02
적용 가능한 시나리오
도시 급수, 빗물 및 하수 파이프라인 네트워크에 적합합니다. 매설된 파이프라인과 펌프장의 배관 방향 변경 모두에 적용 가능합니다.
03
설치 및 유지 관리 요구 사항
설치사양
이중 플랜지 벤드를 설치하기 전에 플랜지 면의 평탄도를 확인하고 밀봉 표면에 긁힌 자국이 없는지 확인하십시오. 개스킷이 손상되지 않았는지 확인하십시오. 플랜지를 용접할 때 볼트 구멍이 정확하게 정렬되었는지 확인하십시오. 볼트를 조일 때는 "단계적으로, 대칭적으로, 균등하게 조이는" 원칙을 따르십시오.
유지 관리 권장 사항
플랜지 연결부를 정기적으로 검사하고, 볼트 조임 및 밀봉 상태를 점검하고, 누출이 감지되면 즉시 개스킷을 교체하거나 볼트를 조이십시오.
매립 엘보우는 부식 방지 코팅의 무결성을 정기적으로 검사해야 합니다.- 녹이 슬지 않도록 손상된 부분은 즉시 수정해야 합니다.
부식성 매체를 장기간 운반하는 경우-부식으로 인한 강도 저하를 방지하기 위해 파이프 벽 두께를 정기적으로 검사해야 합니다.
가중치 매개변수
Shanxi Jintaihongye Casting and Forging and Machinery Co., Ltd.는 중국의 주요 중공업 기지인 산시성에 위치하고 있으며 선철, 코크스, 철강 등 풍부한 공업 원료를 자랑합니다. 우리는 연성 철 게이트 밸브, 체크 밸브, 볼 밸브, 공기 밸브 및 볼 체크 밸브를 전문으로 하는 선도적인 제조업체 중 하나입니다.
문의 사항이 있는 경우 다음을 통해 언제든지 문의해 주세요.
WhatsApp/WeChat: +86 18334738900
이메일: info@jthypipe.com; jthypipeamy@126.com
