제품 설명
|
목 |
사양 |
|
기계적 성질 |
인장강도 450MPa 이상 신도 10% 이상 브리넬 경도 HB 180 이하 |
|
적용 가능한 표준 |
ISO 2531, EN 545(물 공급), EN 598(하수), GB/T 13295 |
|
공칭 직경 DN |
DN50-DN2600; 일반 재고 크기: DN80-DN1200 |
|
플랜지 압력 등급 |
PN10, PN16(지방자치단체 프로젝트 표준); 맞춤 요청 시 PN25, PN40 이용 가능 |
|
벽 두께 등급 |
K9(일반 매립시설), K12/K14(고압 및 깊은 되메움 조건) |
|
연결 유형 |
모두 4면에 플랜지가 있고 4개의 수직으로 상호 연결된 흐름 채널 |
|
플랜지 표준 |
EN 1092-2, GB/T 17241 |
|
씰링 개스킷 일치 |
EPDM 고무 개스킷(식수에 무독성-); NBR 가스켓(하수도용) |
|
코팅 위치 |
코팅재료 |
핵심 기능그리고응용 시나리오 |
|
피팅 내벽 |
시멘트 모르타르 라이닝 |
식수 기준을 준수하며{0}}도시 및 가정용 송수관의 수질 오염을 방지하는 녹 방지 라이닝입니다. |
|
피팅 외벽(기존 매립형) |
에폭시 석탄 타르 피치/FBE(Fusion Bonded Epoxy) 스프레이 |
높은 접착력, 산 및 알칼리 저항성, 매설 파이프의 -부식 방지, 긴 지하 서비스 수명. |
|
피팅 외벽 (가스 특수) |
강화 아스팔트 코팅 |
중/저압 가스 파이프라인을 위한 두꺼운 아스팔트 코팅, 우수한 밀봉성 및 매설 부식에 대한 내후성. |
|
압력 등급 |
공칭 작동 압력 |
쉘 수압 테스트 압력 |
|
PN10 |
1.0MPa |
1.5MPa |
|
PN16 |
1.6MPa |
2.4MPa |
|
PN25 |
2.5MPa |
3.75MPa |

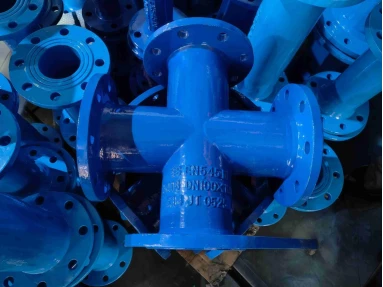

구성 및 구조

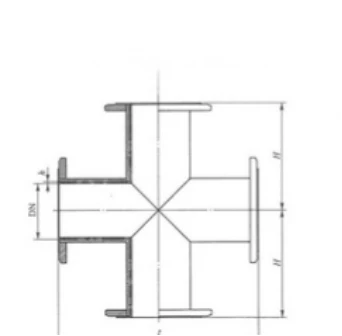

이는 대칭, 직교 4방향 구조를 특징으로 하는 단일 통합 장치로 주조됩니다.{0}} 표준 플랜지는 네 끝이 모두 일체형으로 주조되어 데드존이 없는 부드러운 내부 흐름 채널과 함께 4방향, 90도 상호 연결을 제공합니다.
주물 본체
십자 모양의 본체는 QT450-10 연성철로 단일 조각으로 주조되었으며 4개의 원활하게 상호 연결된 채널이 특징입니다. 내부 파이프라인 압력과 외부 토양 하중을 견디면서 매체를 전달합니다.
일체형 플랜지 끝
4방향 피팅은 파이프 및 밸브의 플랜지에 연결하도록 설계된 표준 볼트 구멍이 있는 일체형 주조 플랜지를 특징으로 합니다.
씰링 키트
고무 플랜지 개스킷: 밀봉을 제공하고 누출을 방지하기 위해 두 플랜지 사이에 배치됩니다.
볼트, 너트 및 평와셔: 플랜지를 고정하고 연결 씰의 무결성을 보장합니다.
주요 특징
우수한 재료 특성
EN-GJS-450-10 연성철로 제작된 이 소재는 인장 강도가 450MPa 이상이고 신장률이 10% 이상입니다. 높은 인성과 충격 및 지반 침하에 대한 저항성을 제공하여 회주철 피팅보다 훨씬 뛰어난 파괴 또는 균열에 대한 저항성을 제공합니다.
전체 내부 및 외부 FBE 에폭시 -부식 코팅
내부 및 외부 표면 모두에 코팅 두께가 300μm 이상인 이음새가 없는 파란색 FBE(Fusion Bonded Epoxy) 분말 코팅이 특징입니다. 매끄러운 내부는 물의 흐름 저항을 최소화하고 코팅은 산, 알칼리 및 지하수 부식에 대한 탁월한 저항성을 제공하여 식수에 대한 무{3}}독성 기준을 충족합니다.
광범위한 사양 및 압력 등급
공칭 직경 범위는 DN50~DN2600이며 DN80~DN1200은 재고로 유지됩니다. 표준 등급은 PN10/PN16이며 요청 시 PN25/PN40 고압 버전도 제공됩니다. 다양한 벽-두께 옵션(K9, K12, K14)은 다양한 설치 깊이와 고압 작동 조건을 수용합니다.
경쟁 우위
제품 내구성의 장점
인성이 높은-연성철로 제작된 이 제품은 지하 되메움 중 파쇄력과 고르지 못한 침하를 견뎌냅니다. 이는 도시 네트워크에 대해 50년 이상의 서비스 수명을 제공하며 유지 관리 및 교체 비용은 플라스틱 또는 회주철 티보다 훨씬 저렴합니다.
일체형{0}}주조 설계로 용접 조인트가 없어 수압 테스트 중에 안정적인 내압성과 누출 없는 성능을 보장하므로 분기점에서 파이프 파열이나 누출 위험이 제거됩니다.
제품 내구성의 장점
인성이 높은-연성철로 제작된 이 제품은 지하 되메움 중 파쇄력과 고르지 못한 침하를 견뎌냅니다. 이는 도시 네트워크에 대해 50년 이상의 서비스 수명을 제공하며 유지 관리 및 교체 비용은 플라스틱 또는 회주철 티보다 훨씬 저렴합니다.
일체형{0}}주조 설계로 용접 조인트가 없어 수압 테스트 중에 안정적인 내압성과 누출 없는 성능을 보장하므로 분기점에서 파이프 파열이나 누출 위험이 제거됩니다.
이중 장점: 표준화와 맞춤화
주류 DN 크기 및 PN10/PN16 등급의 풍부한 재고로 신속한 배송이 보장됩니다. 또한 교차 감소, 고압{4}}압력/무거운-벽 사양 및 특수 코팅-을 포함하여 수처리 공장, 펌프장 및 전문 산업 배관 시스템에 적합한 비표준 맞춤화-도 지원합니다.
주요 국제 표준(ISO2531, EN545)을 준수하는 당사 제품은 국내외 지방자치 프로젝트는 물론 수출 시장의 입찰 사양도 충족합니다.
응용 시나리오
도시 상하수, 하수 및 빗물용 전환 조인트-하수 분리 파이프라인 수처리장 및 부스터 펌프장의 합류 파이프라인 주택 단지 및 산업 단지의 주요 급수 및 배수 파이프 지하 유틸리티 터널의 수도 파이프라인 및 터널 방화 시스템 도시-농촌 용수 공급 개조 및 해외 배관 프로젝트

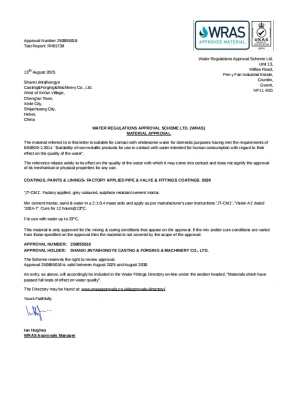

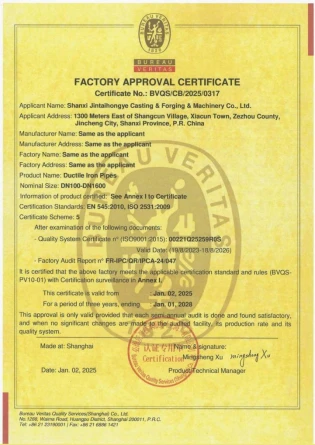

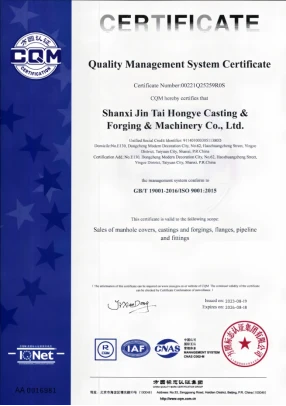

회사 인증서
