기본 매개변수
|
목 |
사양 |
|
구조 유형 |
라이징 스템 탄력 있는 시트 게이트 밸브, 평평한 바닥 풀 보어 |
|
연결 유형 |
플랜지 연결(GB/T 9113) |
|
공칭 압력 |
PN10(1.0MPa), PN16(1.6MPa) |
|
크기 범위 |
DN50 ~ DN600 |
|
작동 모드 |
핸드휠 매뉴얼; 옵션 기어/전동 액추에이터 |
|
적용 가능한 매체 |
빗물, 하수, 도시 배수, 퇴적물이 있는 물 |
|
중간온도 |
0도 ~ 80도 |
|
씰링 방향 |
양방향{0}}밀봉 밀봉 |
|
신체 테스트 압력 |
PN10: 1.5MPa / PN16: 2.4MPa |
|
씰 테스트 압력 |
PN10: 1.1MPa / PN16: 1.76MPa |
|
실행기준 |
CJ/T 216-2013, GB/T 13927 |
구조적 특성

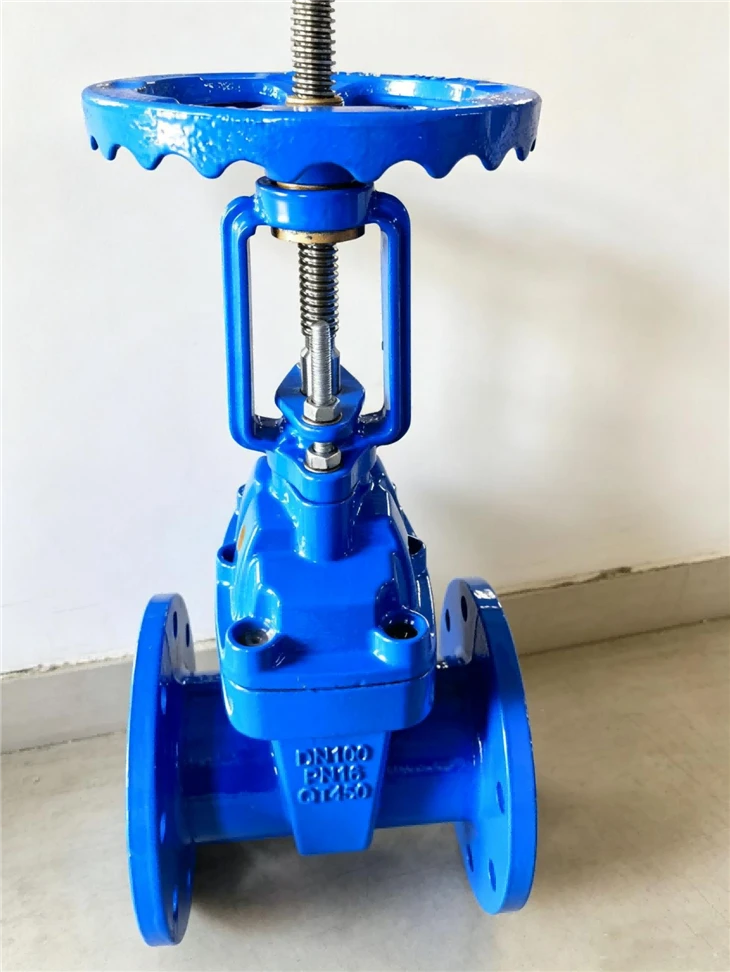

상승 줄기 디자인
스템은 핸드휠과 함께 오르락 내리락하며 완전히 노출된 상태를 유지하므로 밸브의 개폐 이동을 시각적으로 명확하게 표시할 수 있습니다. 이는 개방도에 대한 현장 모니터링을 용이하게 하며{0}}화재 보호 및 민간 방공 배관 시스템에 선호되는 선택입니다.
탄력있는 소프트 씰
게이트는 고무로 완전히 캡슐화되어 있어 -누수 방지 밀봉을 보장하고 물 누출을 방지합니다. 깨끗한 물 응용 분야에 적합합니다.
플랜지 연결
배관에 볼트로 연결하기 위해 양쪽 끝에 표준 플랜지가 있어 설치, 제거 및 유지 관리가 쉽습니다. 도시 및 건물 급수 및 배수 시스템에 적합합니다.
사용시 주의사항
완전 개방형 또는 완전 폐쇄형 차단 서비스에만 사용됩니다.- 유량 조절을 위해 부분적으로 열린 위치에서 사용하지 마십시오.
매체에 상당한 양의 고체 입자가 포함되어 있는 경우 상류에 스크린이나 격자를 설치하는 것이 좋습니다.
실외 설치의 경우 노출된 스템 부분에 먼지 보호 장치를 제공하는 것이 좋습니다.
구성요소 매개변수
|
부품명 |
재료 |
|
밸브 본체 및 보닛 |
연성이 있는 철 QT450-10, 에폭시 분말 코팅 |
|
게이트 디스크 |
연성 철심, 완전히 포장된 EPDM 고무 |
|
줄기 |
스테인레스 스틸 2Cr13 |
|
스템 너트 |
알루미늄 청동 |
|
포장 |
EPDM 고무 |
|
핸드휠 |
연성이 있는 철 |
적용 가능한 시나리오
도시 빗물 및 위생 하수관 통합망, 폐수 처리장, 배수 펌프장, 주택용 빗물 배수관, 산업 단지 배수관, 노출된 펌프장 배관-뿐만 아니라 주변 온도에서 깨끗한 공업용수를 전달하는 파이프라인을 포함하여 -밸브 열림/닫힘 상태를 현장에서 직접 시각적으로 모니터링해야 하는 배수 시스템에 적합합니다.-
주요 장점
OS&Y 구조, 쉽게 검사할 수 있도록 열림/닫힘 위치 확인 가능
고무 소프트 씰, 기밀 차단-, 낮은 작동 토크
침전물 청소를 위한 배수 포트 내장-
직선형 보어, 최소 헤드 손실
연성이 있는 철 몸체, 우수한-부식 방지 및 긴 사용 수명
회사 자격
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd.는 중국 산시성에 위치하고 있으며 연성 철관 피팅, 파이프, 각종 밸브 및 맨홀 뚜껑의 선두 제조업체입니다. 우리는 전문적이고 유연한 맞춤형 솔루션을 제공하기 위해 자동화된 생산 라인과 숙련된 생산 기술 팀을 보유하고 있습니다.
자세한 내용은 당사에 문의하십시오.
