제품 설명

문자 Y 모양의 모든 플랜지 Y 파이프는 파이프라인 피팅의 특별한 범주에 속합니다. 부품의 3개 포트 모두에 플랜지 조인트를 채택했습니다. 실제 파이프라인 작동에서 이 제품은 주로 물, 오일, 가스 및 기타 매체의 분할 흐름과 합류를 실현하고 흐름 저항과 유체 영향을 낮은 수준으로 유지합니다. 잘 설계된 내부 구조는 전달되는 유체의 이동 경로를 합리화하고 기존 직각 티 피팅에 존재하는 심한 난류 및 약한 서지 저항의 단점을 보완합니다.

제품 구조 설계

모습

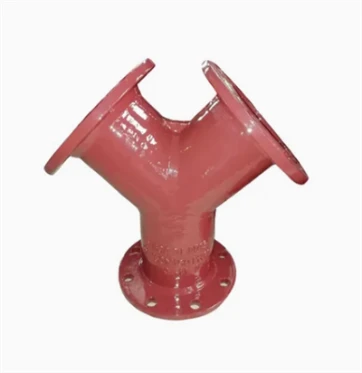

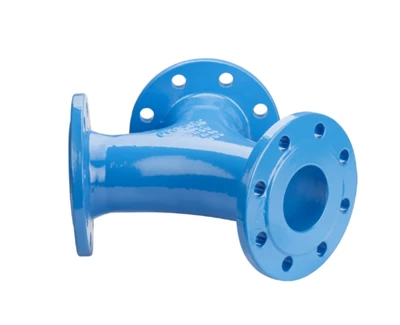

모든 플랜지 Y 파이프의 포트 3개가 Y 구성으로 배치됩니다. 실제 적용에서 피팅은 일반적으로 두 개의 출구와 일치하는 하나의 입구 또는 하나의 출구에 연결된 두 개의 입구로 구성됩니다.

연결 방법

메인 파이프라인과 분기 파이프라인을 포함한 모든 포트에 플랜지 연결이 채택됩니다. 이 연결 형태는 신뢰할 수 있는 밀봉 성능을 제공하고 나중에 분해하고 일상적인 유지 관리에도 편리함을 제공합니다.

기능

이 피팅은 주로 유체 흐름 방향을 조정하고 중간 흐름량을 할당하며 파이프라인 시스템 내부의 두 개의 별도 유체 흐름을 결합하는 데 적용됩니다.

흐름 경로 설계

Y- 모양의 구조는 미디어 흐름을 원활하게 전환합니다. 기존의 90-도 T자형 티와 달리 이 디자인은 회전 부분의 흐름 저항을 줄이고 전달되는 유체를 보다 균일하게 분배합니다.

제품 소재

우리는 모든 플랜지형 Y관을 생산하기 위해 연성철을 원료로 사용하며, 이 소재는 여러 가지 실용적인 장점을 자랑합니다.

뛰어난 내식성
물, 소금물, 증기 및 기타 일반적인 작동 매체에 노출되면 연성 철은 주강에 비해 부식 및 산화에 대한 성능이 더 좋습니다.

상당한 비용 절감
이 소재는 생산 비용이 저렴하다는 특징이 있습니다. 주조 공정은 조작이 쉽고 원료 사용률이 높으며 가공 중 불량품이 거의 발생하지 않습니다.

제품 장점

워터 해머 효과 감소

모든 플랜지 Y 파이프의 구조적 레이아웃은 유체 흐름 간의 상호 충돌을 용이하게 합니다. 이는 전체 파이프라인에 대한 수격 현상의 영향을 약화시킵니다. 수격 현상은 유체가 갑자기 정체되거나 흐름 방향이 바뀔 때 발생하는 충격파를 말하며, 이 피팅은 파이프 내부에서 매체의 흐름을 보다 안정적으로 유지할 수 있습니다.

유연한 설치

제한된 공간에서 점진적인 방향 변경이 필요한 파이프라인 레이아웃에 완벽하게 작동합니다. 이 설계는 전반적인 배관 계획을 간소화하고 현장의 연결 조인트 수를 줄이는 데 도움이 됩니다.

응용 시나리오

이 제품은 석유, 화학, 물 공급 및 배수 부문은 물론 민간 물 공급 시스템에도 광범위하게 사용됩니다. 물 공급 시설의 전반적인 사용 경험을 크게 향상시킬 수 있습니다.

설치 참고 사항

설치

모든 구성품에 손상이나 결함이 없는지 확인하기 위해 정식 설치 전에 플랜지 표면과 밀봉 개스킷에 대한 종합적인 검사를 완료해야 합니다. 건설 인력은 조립 전에 파이프라인 인터페이스의 평탄도와 중심 정확도를 보정해야 합니다. 볼트 체결 작업은 파이프 조인트의 견고하고 안정적인 밀봉을 보장하기 위해 대칭적이고 균일한 힘 적용 모드에서 수행되어야 합니다.

지침

설치 구성은 지정된 유체 흐름 방향을 엄격히 따라야 합니다. 표준 장착 작업은 중간 역류를 방지하고 잘못된 조립으로 인한 파이프라인 막힘을 방지할 수 있습니다. 일상적인 작동 및 유지 관리 시 직원은 플랜지 조인트를 정기적으로 검사하여 누출, 부식 및 기타 비정상적인 상태를 적시에 확인해야 합니다.
