제품개요
연성 철 기계 조인트는 연성 철 파이프 및 부속품의 주류 연결 유형입니다. 이는 푸시-인 소켓 조인트와 달리 개스킷을 압축하기 위해 볼트로 체결하여 밀봉을 달성합니다. 조인트는 균일하지 않은 기초 침하를 수용하기 위해 특정 각도 편향 및 축 변위를 허용합니다. 연철로 제조되어 인장강도가 높고 내식성이 우수합니다.
기본 매개변수
| 목 | 사양 |
|---|---|
| 제품명 | 연성이 있는 철 기계적인 합동 |
| 재료 | 연성이 있는 철 QT450-10 (GGG50) |
| 코팅 | 외부: 역청/에폭시 코팅 내부: 에폭시 라이닝(FBE 옵션) |
| 씰 재질 | EPDM / NBR 고무 가스켓 |
| 연결 유형 | 기계식 볼트 체결식 압축 조인트 |
| 적용파이프 | 연성 철 파이프 및 부속품 |
| 기준 | EN545, ISO2531, AWWA C110 |
| 허용 각도 편향 | 최대 3도 |
| 허용 축방향 변위 | DN 크기에 따라 다름 |
| 작동 압력 | PN10 / PN16 |
| 중간 | 식수, 하수, 도시용수 |
| 설치 기능 | 현장 조립-, 소켓 푸시 필요 없음 |
사양 및 치수
| 공칭 직경 DN | 파이프 외경 DE | 글랜드 외경 D1 | 플랜지 외경 D2 | 볼트 수량 및 크기 | 대략. 체중(kg) |
|---|---|---|---|---|---|
| DN80 | 98 | 205 | 168 | 4 × M18 | 4.1 |
| DN100 | 118 | 234 | 188 | 4 × M23 | 5.7 |
| DN150 | 170 | 288 | 242 | 6 × M23 | 7.5 |
| DN200 | 222 | 341 | 295 | 6 × M23 | 9.5 |
| DN250 | 274 | 395 | 349 | 8 × M23 | 12.2 |
| DN300 | 326 | 455 | 409 | 8 × M23 | 14.6 |
| DN350 | 378 | 510 | 462 | 10 × M23 | 18.4 |
| DN400 | 429 | 565 | 514 | 10 × M27 | 23.8 |
| DN450 | 480 | 620 | 565 | 12 × M27 | 29.6 |
| DN500 | 532 | 678 | 618 | 12 × M27 | 36.5 |
| DN600 | 635 | 785 | 722 | 16 × M30 | 52.3 |
제품 액세서리

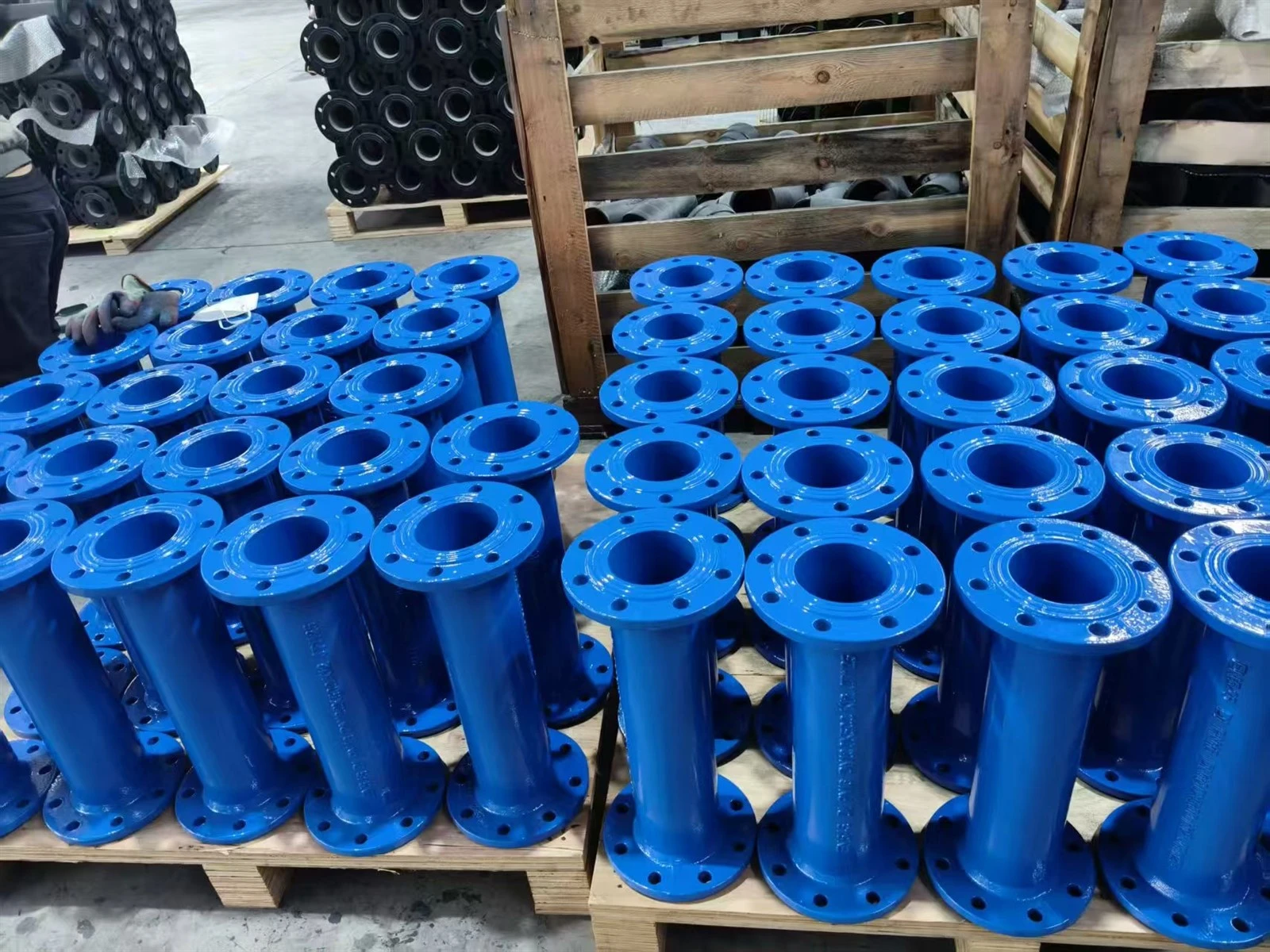

이중 플랜지 슬리브:
두 개의 개별 파이프 섹션을 연결하고 기계적 지지를 제공하며 전체 조인트 조립을 위한 코어 연결 베이스를 형성합니다.
압력 링:
이중 플랜지 슬리브 및 조임 볼트와 함께 고무 씰을 제자리에 단단히 고정합니다. 이러한 클램핑은 연결 무결성과 안정적인 밀봉 성능을 유지합니다.
K-타입 고무링:
이것이 핵심 밀봉 부품입니다. 파이프 연결부에서 매체 누출을 막고 다양한 현장 주변 조건에 적응합니다.
고정 볼트:
플랜지와 이중 플랜지 슬리브를 잠그는 데 사용되며 견고하고 안정적인 조인트 조립을 보장합니다.
제품 코팅
연성철 기계 조인트는 내부에 FBE 코팅이 있고 외부에 표준 아스팔트 페인트가 있습니다.
강력한 방식성이 돋보입니다. 고온 용융 및 경화 과정을 통해 FBE는 금속 기판에 단단히 부착됩니다. 코팅은 벗겨지거나 기포가 거의 발생하지 않아 20~30년의 서비스 주기 동안 안정적인 부식 방지 기능을 제공합니다.
산, 알칼리 및 염분 기반 화학 매체에 대한 내성이 우수합니다. 화학 처리 및 폐수 처리 작업 환경에서 안정적인 성능을 유지합니다.
환경 친화적인 표준을 충족하여 추가 오염 문제 없이 최종 사용자에게 편리함을 제공합니다.
경도가 높고 내마모성이 우수합니다. 운송, 현장 설치 및 지하 매설 중에 코팅은 긁힘, 충격 및 토양 압출 손상에 저항하여 코팅 층을 그대로 유지할 수 있습니다.
사양 비교
| 비교항목 | K-타입 기계 조인트 | 조인트에 T-푸시-입력 |
|---|---|---|
| 분해 | 재사용이 가능하고 유지관리가 용이함 | 단일 푸시-맞춤형, 분해가 어려움 |
| 당김-저항 | 경사면, 강 건너기 및 파이프 잭킹에 탁월함 | 약한; 긴 직선형 매설 파이프라인에 필요한 앵커 블록 |
| 편향 용량 | 최대 4도 | 3~5도, 약간 큰 편향 |
| 건설 속도 | 느리고 여러 볼트를 조여야 함 | 빠르고 직접적인 푸시 조립 |
| 일반적인 응용 | 밸브 챔버, 굴곡부, 강 교차점, 정착 구역, 유지 관리 노드 | 긴 직선형 수도 본관 |
특징
유연하고 각도 편향을 허용합니다.
조인트당 최대 약 5도 편향, 사소한 정렬 불량, 지반 침하 및 열팽창/수축을 수용합니다. 견고한 플랜지 조인트보다 유연성이 뛰어남
쉬운 분해 및 유지 관리
용접/절단이 필요하지 않습니다. 개스킷 교체, 파이프 수리 또는 시스템 개조를 위해 현장에서 분해할 수 있습니다. 밸브/피팅 연결 및 긴급 수리 작업에 적합
우수한 밀봉 및 압력 성능
믿을 수 있는 방수 씰. 최대 정격 350psi(소형)/250psi(대형), 급수 시스템에 일반적으로 사용되는 PN16~PN25
회사 인증서
우리에 대해
신뢰할 수 있는 제품 품질과 검증된 수출 공급 능력을 바탕으로 당사 공장은 수년 동안 영국, 브라질, 멕시코, 스페인을 비롯한 여러 국가와 지역에 제품을 배송해 왔습니다.
완성된 프로젝트에 공급되는 제품은 대규모 품질 실패나 인수 관련 분쟁 없이 안정적인 작동을 유지합니다. 견고한 신뢰성과 경쟁력 있는 가격 대비 성능 덕분에 국내외 고객으로부터 지속적인 주문을 받고 있으며 해외 도매업체가 선호하는 공급업체로 남아 있습니다.
포장 및 운송
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd.는 중국 산시성에 위치하고 있으며 연성 철관 피팅, 파이프, 각종 밸브 및 맨홀 뚜껑의 선두 제조업체입니다. 우리는 전문적이고 유연한 맞춤형 솔루션을 제공하기 위해 자동화된 생산 라인과 숙련된 생산 기술 팀을 보유하고 있습니다.
자세한 내용은 당사에 문의하십시오.
